CCD视觉定位激光打标机
规格: HZ-VS10
品牌: HZZN
功率: CCD视觉打标机
类型: 激光打标
适用范围: 精密打标视觉定位雕刻
产品详情

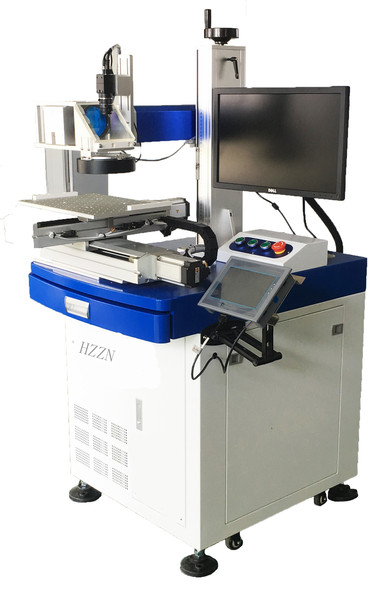

                           XY轴CCD视觉定位激光打标机


    CCD视觉定位激光打标机,可实现产品只要在激光打标扫描振镜的加工范围内,即可实现精确打标;即每次的位置即使不一样,加工位置也OK。CCD视觉激光打标机运用了视觉定位原理,先对产品进行模板制定,保存为标准模板,在加工时对产品进行拍照,由计算机对比及位置定位,调整后即可对产品进行精确加工。所加工的产品外形可以是圆形、方形、非规则形状都可以识别;这种工艺特别适合小产品,可免除定位料盘、固定夹具的加工,大大节省了激光打标加工周期。


打标机视觉定位系统特点

1,一键自动标定,将激光和视觉坐标关联起来
2,一键畸变校正,适用于高精度场合,对视觉镜头进行校正
3,自适应自动定位模式,只需要画框,即可实现自动定位功能,单个多个产品打标。
4,打标信息可固定可变化(支持通信接入,ASCII转换,二进制及16进制等模式)
5,通信支持:IO,TCP/IP,RS232,RS485等协议
6,多模板产品管理,方便切换不同产品。图档跟随模式。

7、相机成像视野大,适用于任何平面产品打标;

8、产品任意角度,任意数量,相机自动识别产品打标;

9、可与光纤、CO2、半导体等各种波长的激光光路集成;

10、通过导轨控制可实现大幅面产品的拼接打标;

11、占用空间小,不占用工作平台的任何空间,现有激光安装空间即可升级;

12、可根据实际产品特点增加XYZ轴,实现全自动化视觉定位打标;



  支持激光器类型

       光纤/紫外/绿光/CO2   二氧化碳

       激光器              光纤、紫外 、绿光、CO2 可选
        最大速度                                7000MM/S
            激光类型                        UV/FIBER/C02
              激光波长                    355mm/1064mm/10640mm
              定位系统                            CCD视觉
             定位精度                             ±0.02mm
              定位响应时间                               200ms
               工作电源                         AC220V 50Hz/60Hz
      运行环境                           35%-80%RH
                 摄像系统
    单CCD摄像定位/ 双CCD摄像定位/ 同轴CCD摄像定位
                  设备尺寸                                    800X700X1500MM








1、系统描述
     激光打标定位系统主要是针对批量不规则打标中夹具设计制造困难导致的供料难、定位差、速度慢的问题,激光打标定位系统通过采用外置摄像头实时拍摄 抓取特征点的方式予以解决。本系统可以随意上料、精确定位、精准打标,极大的提升了生产效率,提高产品品质。

2、应用领域
   XY视定位觉激光打标机
   流水线激光精密视觉打标机
   金属五金模具激光视觉打标机

 塑胶外壳精密视觉打标机


激光打标机视觉定位设备

应用概述

激光打标技术作为一种非接触的现代精密加工方法被广泛应用在各行各业, 可在任何异形表面进行标刻,工件不会产生变形和内应力,可得到高精密的加工品质,并能对加工质量的同一性有所保证。通过视觉系统来辅助激光打标,可使激光加工的优势得到更全面的发挥,不但可以解决打标的精度问题,同时具有高适应性,无须再使用夹具,降低成本,同时提高了产品线的自动化流程,减少了人工参与,提升了系统效率。


  • 系统标定,建立物理空间和像素空间的映射关系,校正图像畸变;

  • 采集目标物图像,将部分明显特征作为定位核,进行训练;

  • 设定需要加工的文件内容,设定需要加工的位置;

  • 启动离线运行,进行试打标,微调系统误差;

  • 选择在线运行,视觉引导开始进行连续加工。


自动化流程,减少人工参与,提升系统效率;
高适应性,无需大量生产异形夹具的定制;
创新一键标定,自动完成相机畸变校正和坐标系转换;
多种定位工具,目标物各种表面特征均可精确定位;
多样化打标目标支持,单模式单目标/单模式多目标/多模式多目标;
多打标目标的模板管理



高精度智能化激光加工专用视觉系统,针对激光加工设备的机器视觉组件,能够与激光加工设备的控制体系无缝融合,适应各种振镜激光加工设备,帮助客户开发实现高效率、高精度激光加工设备。

该机器视觉组件产品,通过一键式标定,实现最高效的图像坐标系与物理坐标系的对应,通过多样的定位算法,适应激光加工产品的复杂性,是设备商的得力助手。

VisionLASER适用各种激光加工设备,包括定光式和动光式(振镜)激光加工设备及应用。配合激光器实现对加工目标的精确定位,找到加工的起始位置。 具有一键标定、多种定位、误差校正和产品管理等功能。 本品配备VisionLASER单相机组件和VisionLASER双相机组件。

产品适用场景

VisionLASER适用各种激光加工设备,包括定光式和动光式(振镜)激光加工设备及应用。配合激光器实现对加工目标的精确定位,找到加工的起始位置。
