深圳光纤激光打,东莞光纤激光打标海洲智能激光打标机

浏览数:5

深圳光纤激光打,东莞光纤激光打标海洲智能激光打标机



用于激光打标的激光器主要是波长1.06 μm的Nd:YAG和Nd:YVO4 固体激光器。但是,效率和可靠性更高且成本更低的掺Yb光纤激光器已经开始挑战以上2 种固体激光器的地位。光纤激光器自几年前步入实用化阶段便迅速吸引了人们的注意力。目前,光纤激光器已占所有新生产激光打标设备的20%,并且对激光打标市场的渗透仍在继续。现在,光纤激光器中用于激光打标的主力机型是脉冲重复频率<100 kHz的Q开关光纤激光器,它正与常规的Nd:YAG激光器进行激烈的竞争。这种Q开关光纤激光器有固定的、约200ns的脉冲宽度,脉冲峰值功率也不是很高, 但非常适用于一般的打标应用。

  基于由种源进行直接调制的主振荡器功率放大器(MOPA)的光纤激光器,具有比常规Q 开关激光器更宽的工作范围。这种激光器具有更高的脉冲峰值功率,并且能够在更宽的频率范围内工作。例如,MOPA光纤激光器在脉冲重复频率为25 kHz,平均输出功率为20 W时,脉冲峰值功率可以达到14 kW,工作频率范围可以达到1~500 kHz,也可以在连续模式下工作。MOPA光纤激光器的另一个重要特点是可以通过预设脉冲波形来控制脉冲形状以及脉冲周期,这使激光的脉冲时间长度、脉冲重复频率和峰值功率能够在很大程度上得以分别控制。这种Q开关激光器所不具备的灵活性及更大的参数调节范围,使MOPA光纤激光器具有更多的功能,能够对多种材料进行打标。

  通常,能够进行激光打标的材料是多种多样的,金属、塑料、陶瓷甚至是有机材料都可以进行激光打标,能否打标主要取决于材料对入射激光的吸收情况。可用于激光打标的激光器种类很多,包括波长10.6 μm的气体激光器(CO2 激光器);波长1.06μm的Nd:YAG和Nd:YVO4固体激光器、掺Yb光纤激光器;倍频YAG和YVO4固体激光器;波长在可见光及紫外波段的准分子激光器等。不同的材料对激光的吸收波段是有差别的。金属对于波长为10.6 μm的激光具有很高的反射率,因此对金属材料进行打标最好选用波长为1.06 μm的激光器;而相比之下,玻璃对波长1.06 μm的光是透明的,因此最好使用波长为10.6 μm的激光器或紫外波段的激光器。除波长外,还有几个决定激光器打标能力的关键参数,它们分别是:脉冲能量、脉冲时间长度、脉冲重复频率、脉冲峰值功率和平均功率。

  激光与材料的相互作用时存在一个阈值功率,只有激光功率达到该阈值,物理加工才能开始进行。激光打标的阈值功率一般在kW 量级。对于高反射率表面或难于进行加工的材料而言,脉冲峰值功率需要达到10 kW 以上的水平。不过对于大多数材料的打标应用,几千瓦的脉冲峰值功率即可满足需要。另一个关键的参数是脉冲能量,一般为mJ量级。脉冲时间长度也是一个很重要的特性,因为它决定了与材料进行热作用的时间,对标识的质量有显著的影响。通常情况下需要的脉冲时间长度在10~200 ns 之间。脉冲频率是指每秒的脉冲数量(单位为Hz),典型的激光打标系统的工作频率范围为20~80 kHz。平均功率由脉冲能量和脉冲频率决定,平均功率值代表激光器所能提供的总能量。

图1

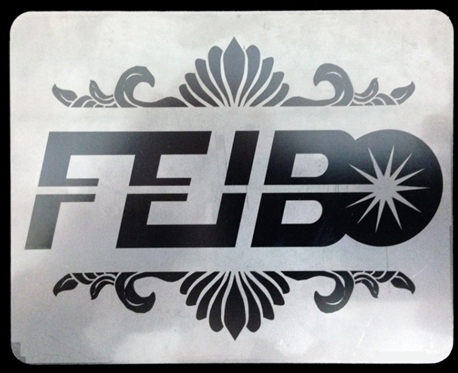

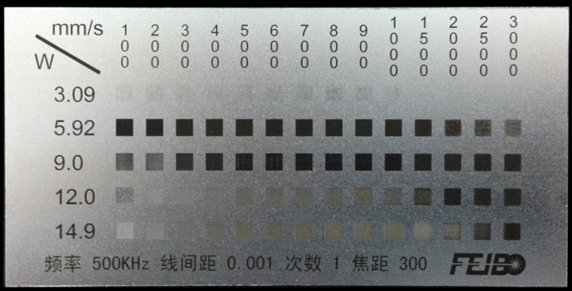

  金属在打标材料中占很大的比例,如阳极氧化铝(见图1)、不锈钢、铜以及钛等。对铝、黄铜以及铜这样的高反射材料进行打标,需要很高的脉冲峰值功率以及足够高的功率密度,高峰值能量下的激光打标速度可以达到500 mm/s。阳极氧化铝表面有深色的氧化物膜,这种膜对红外辐射的吸收较高,因此实际上需要的功率密度较低,打标速度可以达到2 m/s 。要达到上述打标速度,需要较高的脉冲重复频率,因为如果速度太快而脉冲重叠不够,会导致标识线条粗糙而不连贯;较高的脉冲频率则可以增加脉冲重叠度,使标识线条均匀平滑。光纤激光器的工作频率可以超过100 kHz,这也是其应用于打标领域的优势所在。在不锈钢材料上进行退火型打标,得到的标识是清晰的黑色标识而且在加工过程中无任何材料被去除。现在这种打标工艺已广泛应用于不锈钢制品之上(如图2、图3所示)。
