技术规格

* 技术参数可能随产品迭代优化，以原厂最新发布数据为准。

核心技术原理

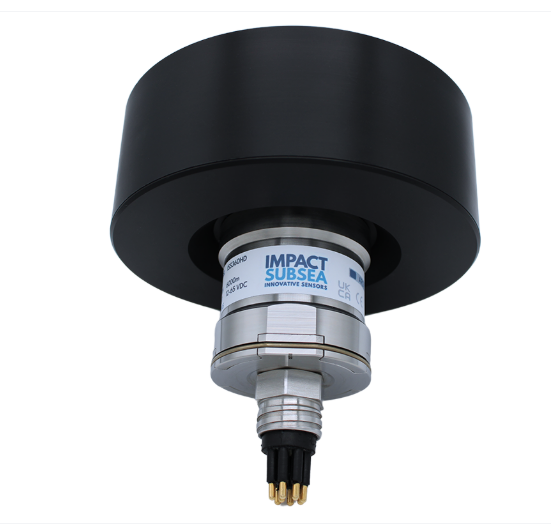

IISS360HD高分辨率机械扫描成像避障声呐360HD成像声呐采用机械扫描式单波束换能器，通过换能器的360°旋转，产生连续的声学图像。换能器发射中心频率750kHz、带宽600–900kHz的声脉冲，接收水体中物体反射的回波信号，经数字声学引擎处理后生成高分辨率声学图像。可

设置连续360°扫描或指定角度的扇区扫描模式，步进角度支持0.225°至7.2°多档可选。

距离分辨率决定了声呐区分同一方向上不同距离两个目标的能力。ISS360HD利用CHIRP（Compressed High Intensity Radar Pulse，压缩高强度雷达脉冲）技术，在单个脉冲中复合600–900kHz的宽频带信号，使距离分辨率达到2.5mm——相比传统单频脉冲声呐的约150mm分辨率（200μs脉宽），提升了约60倍，在近距离成像时能够清晰分辨微小细节。角分辨率决定了声呐区分同一距离、不同方位上两个目标的能力。ISS360HD的1°水平波束角在远距离成像时提供了出色的目标分离能力，使远距离图像依然保持清晰锐利。

ISS360HD还集成了IS³（Impact Subsea Signalling Scheme）技术。IS³采用先进的相位调制和编码技术，在保持CHIRP距离分辨率优势的同时，消除了CHIRP声学中固有的角分辨率失真，并提供优秀的信号完整性和时间精度。IS³还允许多台ISS360系列声呐在近距离同时工作且干扰最小化，无需传统机械扫描声呐所需的"ping同步"操作，显著提升多声呐协同作业效率。

核心功能特性

• 1

•


•


• °

•


•


•


•


•


•


•


•


•


•


•


•


•


•


•


•


•


•


•


• 角分辨率 + 2.5mm距离分辨率：窄声束与极短距离分辨率的结合，产生超高清晰度声学图像，在零能见度条件下可替代光学摄像头进行目标识别与定位。

• 无滑环感应耦合设计：换能器通过感应耦合方式与声呐电子部件连接，消除了传统机械扫描声呐中滑环磨损的故障隐患，确保长期运行的可靠性，无需定期返厂更换滑环。

• 宽带CHIRP声学技术：600–900kHz宽频带CHIRP信号，实现2.5mm距离分辨率，支持CW和CHIRP两种信号模式，用户可按需选择。

• IS³高级声学编码：通过相位调制和编码技术提升信号完整性与时间精度，支持多声呐抗干扰并行运行，无需ping同步。

• 以太网高速扫描：在以太网通信模式下，扫描速度可达传统串行声呐的6倍，在障碍物规避等对实时性要求高的场景中优势显著。

• 可选集成Pitch & Roll传感器：基于MEMS技术的三轴陀螺仪、加速度计和磁力计融合，提供精度0.2°的俯仰和横滚数据，在三脚架布放和水下导航辅助中尤为实用。

• 三接口灵活通信：同时配备RS232、RS485和以太网接口，适配从简单串行控制到高速网络传输的各种集成需求。

• 开源SDK支持：提供免费的开源软件开发工具包（GitHub可获取），AUV开发者可直接集成声呐，构建自定义界面与自主导航算法。

• 钛合金深海外壳：标准耐压6000m，适用于从浅水到全海深的各种作业场景。

• 超紧凑轻量：重量仅0.76kg（空气中），可安装于最小的观察级ROV，也可满足大型工作级ROV的深海成像需求。

• seaView V3软件支持：通过免费seaView软件实现声呐的全部配置、实时图像查看、数据记录与回放，可与Impact Subsea其他传感器（高度计、深度计、AHRS等）同屏显示。

与ISS360标准版对比

* ISS360标准版适合对体积和重量有要求的微型ROV；ISS360HD在角分辨率、量程和图像清晰度方面显著升级，适合工作级ROV及高要求成像任务。

典型应用场景

ISS360HD凭借其高分辨率成像能力、紧凑体积和深海耐压等级，已成为从微型观察级ROV到大型工作级ROV的通用成像声呐解决方案。
