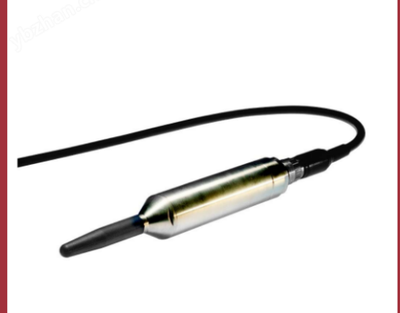

Reson TC4014水听器

Reson TC4014水听器

Reson TC4014水听器，提供极宽的可用频率范围，在所有平面上具有优良的全向特性。整体接收特性使其成为进行最高 480 kHz 绝对水下声波测量的理想传感器，宽广的频率范围也使其非常适合高频校准用途。传感器元件封装在丁腈橡胶中，声学阻抗接近水，确保长期可靠性。水听器外壳由耐腐蚀的铝青铜制成，并集成低噪声前置放大器，具备差分输出能力，适合长电缆及电噪声环境使用。

主要特点

• 极宽频率范围：15 Hz 至 480 kHz，覆盖高频测量需求

• 全平面上优良的全向特性，水平方向在 100 kHz 时仍保持 ±2 dB

• 集成 26 dB 低噪声前置放大器，为长距离信号传输提供调理

• 插入式校准电路，可对水听器进行可靠的远程状态测试

• 差分输出设计，在电噪声环境中使用长电缆时具备优势

• 传感器元件封装于丁腈橡胶，声学阻抗接近水

• 外壳采用耐腐蚀铝青铜，兼顾强度与耐久性

• 可承受 900 米工作深度，1200 米生存深度

技术参数

参数规格值

使用频率范围15 Hz – 480 kHz

线性频率范围30 Hz – 100 kHz ±2 dB；25 Hz – 250 kHz ±3 dB

接收灵敏度（单端）-186 ±3 dB re 1V/μPa

接收灵敏度（差分）-180 ±3 dB re 1V/μPa

水平指向性全向 ±2 dB @ 100kHz

垂直指向性270° ±2 dB @ 100kHz

工作深度900 m

生存深度1200 m

工作温度范围-2°C 至 +55°C

存储温度范围-40°C 至 +80°C

重量（空气中，不带电缆）650 g

**输出电压≥2.8 Vrms（12VDC 供电）

前置放大器增益26 dB

电源电压12 – 24 VDC

高通滤波器15 Hz，-3 dB

校正路径衰减14 dB @ 10kHz

电流消耗<28 mA @ 12VDC；<34 mA @ 24VDC

**输出功率50 mW

外壳材质铝青铜（耐腐蚀）

封装材料丁腈橡胶

典型应用

• 高频水声计量与校准 – 绝对声波测量与换能器校准

• 宽带水下噪声监测 – 海洋环境与工业噪声评估

• 换能器测试 – 声源级与指向性精密测量

• 长电缆信号传输应用 – 差分输出抑制干扰

• 海洋工程与科研 – 水下结构声学监测
