液晶玻璃大视野视觉定位抓取应用

一、案例介绍 手机液晶显示模组组装过程中液晶板、背光板、盖板玻璃需要从不同上料位上料，通常料片都放置在托盘上，一个托盘上放置多片料，位置和角度不固定。为保证上料时放置固定位置，进行下一道工序，因此，通过从托盘上抓料前需进行视觉定位。常见的定位方式是将相机固定在抓料的机械手上，每次将相机移动到目标的正上方进行拍照定位。

这种方式对运动控制要求较多，需要示教大量抓取位，且不同的产品示教位置不一样，且对托盘上产品的摆放位置有一定的精度要求。 本案例采用大视野，相机固定方式进行整个托盘拍摄定位方式，运动控制无需示教抓取位，对托盘上产品的位置和角度基本无要求。相较于上述需要示教抓取位的方式操作简便，且运动控制不需要先移动相机到产品正上方，直接发命令拍照后即可得到产品坐标，直接抓取产品，效率上也得到提升。

二、案例说明

三、案例特点

 定位精度：X、Y坐标定位精度0.2mm，角度精度0.1°；

 相机分辨率600万像素，视野范围510*400mm；

 处理耗时: 单次图像定位耗时：小于200ms；  适应不同尺寸的玻璃；

 操作简便，更换产品只需从现有产品参数库中选择并切换即可，支持在线根据产品型号切换软件参数；

四、案例方案可适用场合

 产品的上料抓取和放置应用；

 多目标视觉定位；

 传输带上配合SCARA机器人、Delta机器人、XYTheta平台进行定位抓取。

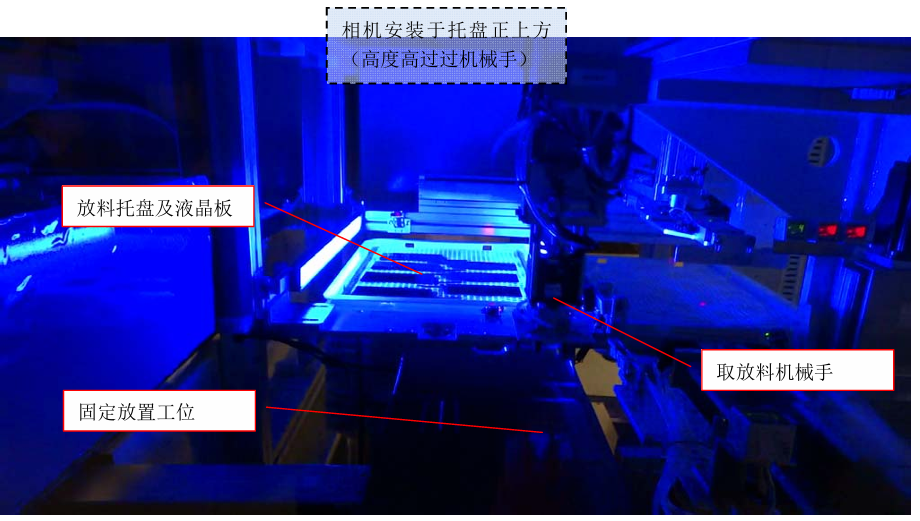

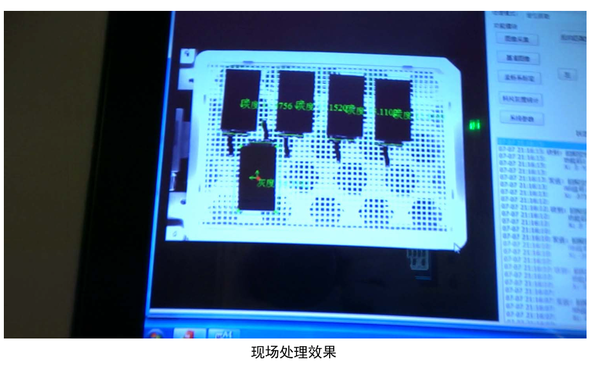

五、案例现场
