背光板膜片视觉定位高精度贴合系统

背光板膜片视觉定位高精度贴合系统手机背光板模组贴合定位系统,,贴合机对位贴合定位系统,SCARA机械手对位贴合定位系统

背光板膜片视觉定位高精度贴合

一、案例介绍 手机背光板模组内部包含导光板、上增光膜、下增光膜、扩散膜、遮光膜等膜片，膜片采用叠放形式组装，组装的精度直接影响到背光板的发光的均匀性、一致性及边缘部分发光效果，对叠放的对位精度要求很高。传统的组装方式采用停靠挤压式对位，对应柔性的膜片，对位的精度较难控制，且由于机械工艺流程原因，切换产品型号时，需要调整各个工位的治具，整个流程较为繁琐。

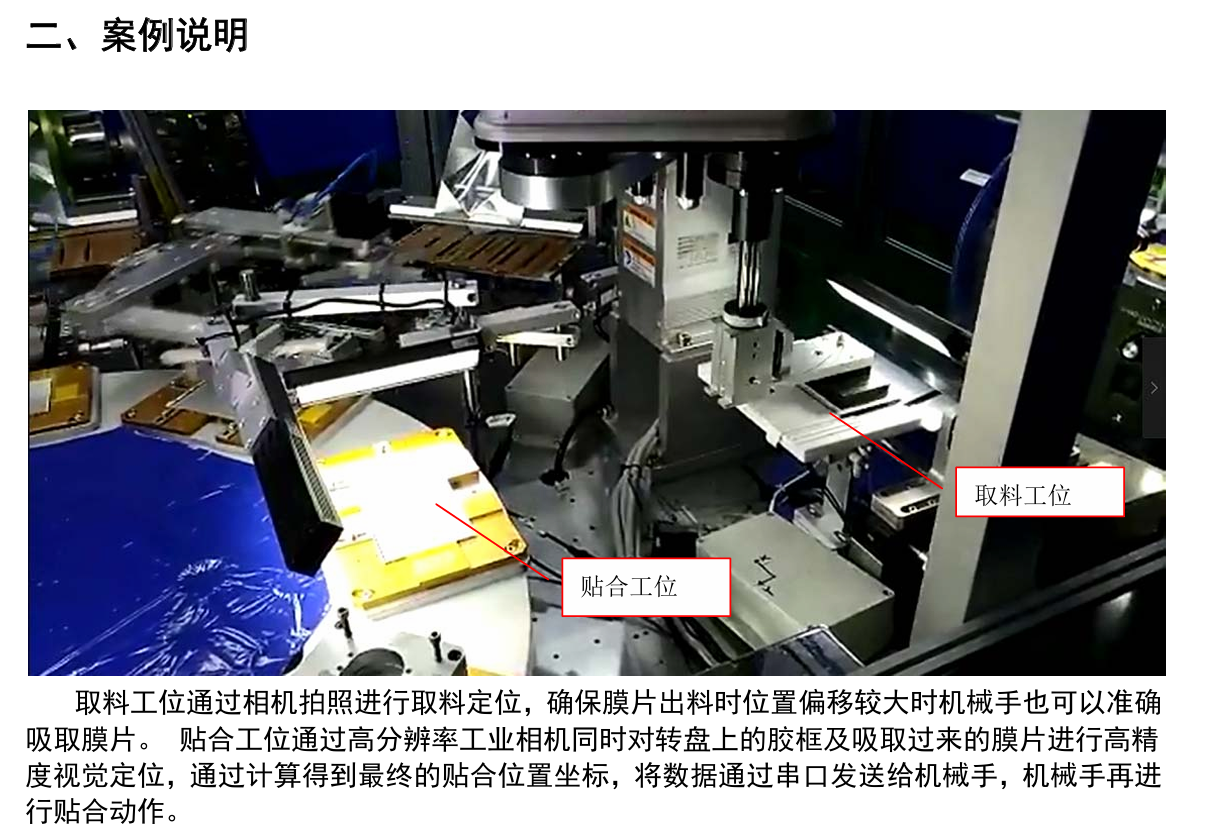

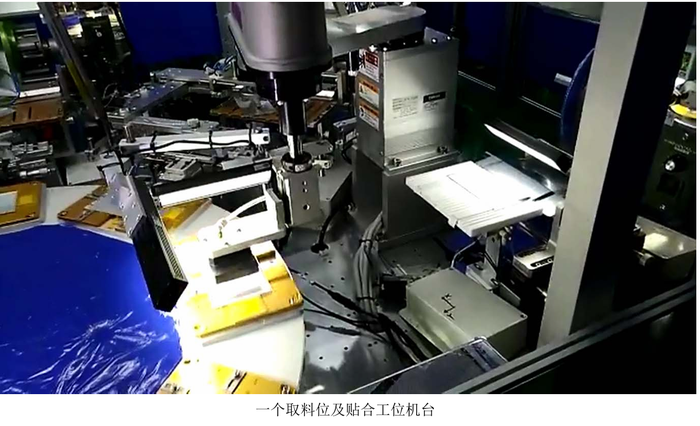

通过采用机器视觉定位方式，避免了接触挤压、通过高分辨率工业相机提高了对位精度，且切换产品时，无需调整各工位的治具，直接调出之前设置好的参数即可，即使新的产品型号，通过界面操作即可设置好新产品型号对应的参数并保存。 贴合动作的执行采用SCARA机械手,视觉通过串口通信方式将精确的定位数据发送给机械手精度对位贴合。

         案例特点

 贴合精度：±0.025mm;

 单个贴合周期：3.3s以内；

 图像处理耗时：取料工位100ms以内，贴合工位120ms以内；

 支持多张膜片多相机工作，即不同膜片的工位可以组合是否采用视觉定位；

 支持换产品参数切换；

 视觉系统可以配合机械手、XYθ平台完成贴合对位；

 视觉界面支持机械手操作，即可在视觉界面上直接操作机械手动作和示教位置。

    案例方案可适用场合

 产品的上料抓取和放置应用；

 高精度对位贴合应用；

 多相机、多工位抓取、高精度对位贴合。
