手机主板贴辅料视觉定位位置校正抓取对位贴合系统贴合机贴片机定位系统

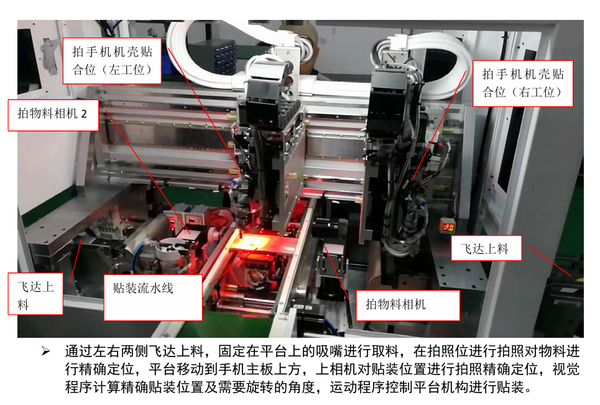

全自动手机电子器件贴装机

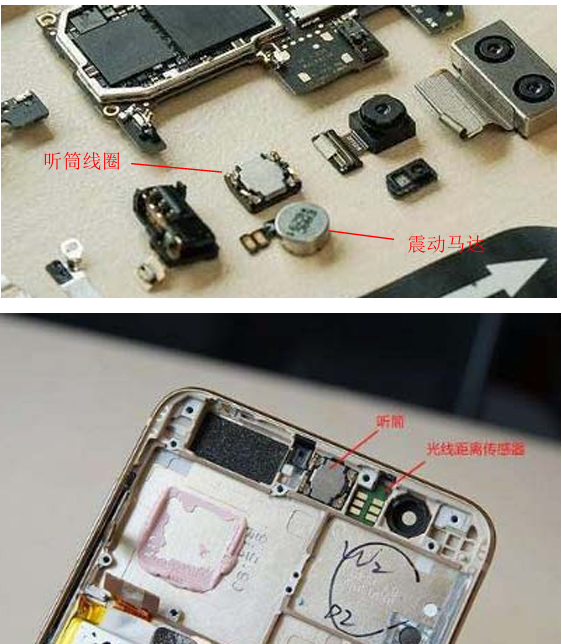

一、案例介绍 智能手机除主板电子元器件（电容、电阻、芯片等）外，还有震动马达、听筒、喇叭、光线距离传感器、指纹膜组、摄像头模组等器件，这些器件形状变化大，外形各异，大部分组装线都采用人工组装。本案例通过多重冗余的视觉定位及高速高精度的运动控制实现对上述器件的快速贴装，可适用于贴装不同电子器件，实现柔性化生产。

案例特点

 双工位、支持多飞达上料；

 带压力控制；

 贴装精度：±0.1mm以内，角度精度0.05°；

 一台设备可流水线作业，即一个周期内可贴多种物料；

 运动控制+机器视觉整体解决方案；

 支持换产品参数切换；

 操作简便，参数调整和处理结果直观显示。

四、案例方案可适用场合

 产品的上料抓取和对位贴合；

 非标准的机械工位的视觉定位、位置校正；

 手机主板贴辅料；

 各种贴装设备视觉定位及运动控制；

 多轴运动控制.
