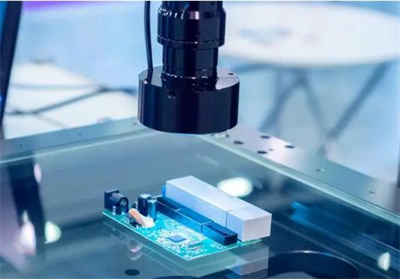

产品表面缺陷检测，主要原理是根据缺陷对产品表面的物理形态改变，通过工业相机完成对图像的采集，然后算法软件根据对获取到的图像进行特征提取，将关键特征和完整样品进行对比从而判断出物体表面是否存在瑕疵。

3D视觉检测方法有以下几种，其中常见的是缺陷深度变化，如划痕、导线凹陷、多胶、少胶等，通过对物体表面的深度变化，完成对物体表面缺陷检测。

表面缺陷检测对3D测量的要求

需要对一个基本平整的表面上进行；深度基本沿表面法向变化；深度变化较小，很多在10微米量级，基本范围在1微米~2000微米之间，深度变化与被测表面尺度的比值非常小；

3D视觉检测方法

深度测量及与其密切相关的三维测量，是一个庞大的技术领域，有机械、电子、光学、计算机视觉等多种方法，以适应不同的应用需要。

接触法：采用这种检测方法可以利用探针逐步接触物体表面，通过物体表面的空间变化得到最终的空间坐标。采用这个原理制作的三坐标测量机测量精度高，但装置较为复杂，检测速度慢。

需要特别注意的是，将结构光或多目视觉模组安装在三坐标或关节臂上，可实现多方位扫描测量，解决物体表面形状复杂带来的遮挡问题，这种模式是当前在技术原理上最为成功和实用的三维图像获取方法。

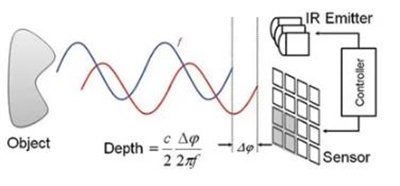

飞行时间法：通过测距仪向待检物体发送探测信号，当探测信号碰到待检样品被反弹时，测距仪根据信号飞出、飞回的时间、位置变化，就可以准确地判断出探测信号的距离和物体表面位置。

采用这种方法，不容易物体遮挡，并且受反射特征影响小。

共焦法：这种方法的底层原理是采用高斯薄透镜公式，实现判定出焦距和像距，根据公式可即可得知物体到相机的距离。这个时候，我们再移动相机透镜，观察相机图像的聚焦情况。

就能得到物体表面的曲度变化和等高线等信息。近年来出现了大量基于双目/多目视觉、结构光/编码光原理的3D相机，使得这一技术走向广泛应用。
